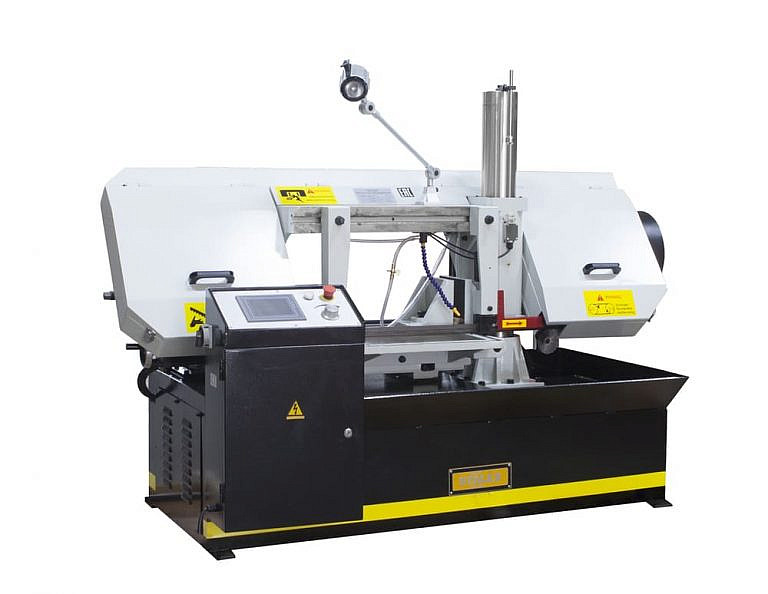

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500×300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы
– Угол пиления заготовок 90°.
– Опускание и подъем рамы осуществляется за счет гидравлики автоматически
– Станок управляется трёхфазным двигателем.
– Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
– Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
– Термозащита электродвигателя
– Система смазки и охлаждения полотна
– Тиски гидравлические с возможностью быстрого зажима заготовок
– Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
– Сенсорный дисплей управления
– Индикатор повреждения станка и полотна
– 4 скорости вращения полотна
– Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
– Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
– Регулируемая подача СОЖ в зону резания
– На мониторе размещена функция счётчика реза (заготовок)
– Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
– Расстояние движения направляющих по салазкам – составляет 530 мм
| Дополнительный прижим для пакетной резки для BS-5030
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
| Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами. | |
| На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1)
Расстояние движения направляющих по салазкам – составляет 530 мм (2) |
|
| На основной панели расположены:
– цветной сенсорный дисплей (с помощью которого можно задать программу и отслеживать процесс пиления) – регулятор скорости опускания пилы – кнопка аварийного останова. |
|
| Пульт станка | |
| Шильдик станка | |
| Два вспомогательных подающих ролика | |
| Шильдик мотора | |
| Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна). | |
| Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. | |
| Механическое натяжение | |
| Клиноременной привод | |
| Лампа освещения зоны резания | |
| Шкив станка и предохранительный датчик при поднятой крышке рамы | |
| Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение. | |
| Гидростанция.
Объём гидравлического бака – 25 л. Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)). |
